Étude hydrologique et hydraulique des torrents affluents d’une ancienne gravière

Notre client loue des terrains (ancienne gravière) en bord d’un cours d’eau important pour y aménager une ferme photovoltaïque innovante.

Ces terrains se situent dans une ancienne gravière, exploitée de 2004 à 2010, au pied d’un versant de badllands, terrains marneux fortement érodés et érodables.

Notre client a fait appel à Dynamique Hydro pour évaluer les risques liés aux écoulements torrentiels en provenance de ces versants et en dimensionner les parades.

Photo de la gravière dans le cadre d'une expertise hydraulique d'une gravière pour l'implantation d'une centrale photovolatïque flottant

Photographie aérienne et carte des sols nus obtenue sur les bassins versants affluents de la gravière

L’étude a consisté à :

quantifier les flux d’eau et de sédiments
proposer des aménagements :
- pour stabiliser le lit des torrents au niveau de leur entrée dans la gravière
- pour gérer les accumulations de sédiments dans la gravière (plages de dépôt)

Les aménagements proposés ont été dimensionnés et chiffrés

Client	Confidentiel
Lieu	Confidentiel
Équipe	Dynamique Hydro
Montant	11 700 € H.T.
Prestations exécutées	Étude et AVP pour la gestion des sédiments de torrents issus de badlands. Étude hydrologique, hydraulique et transport solide.
Période	2017 – 2018

Retrouvez toutes nos références en hydraulique ici !

Les éléments techniques :

Maîtrise d’ouvrage	EDF – Centre d’Ingénierie Hydraulique
Lieu	Aveyron, Occitanie
Équipe	Dynamique Hydro
Montant	132 456 € H.T.
Prestations exécutées	Suivi du transport sableux et des évolutions morphologiques
Période	2016 – 2019

1. Etat des lieux sédimentaire et suivi des lâchers morphogènes sur la Selves (2016)
2. Suivis des lâchers morphogènes sur la Selves et besoins R&D (2017)

Suivi sédimentaire : vue du barrage de Maury sur la Selves, Aveyron

Le Centre d’Ingénierie Hydraulique d’EDF a réalisé des lâchers morphogènes du barrage de Maury à titre expérimental en 2016 et en 2017.

La mission de Dynamique Hydro vise à évaluer les évolutions morphologiques engendrées par ces opérations, en particulier leurs influences sur la constitution des fonds de la Selves et sur le
transport des alluvions fines (limons, sables et graviers fins).

L’étude s’appuie sur plusieurs campagnes de levés de terrain organisées avant et après les lâchers.

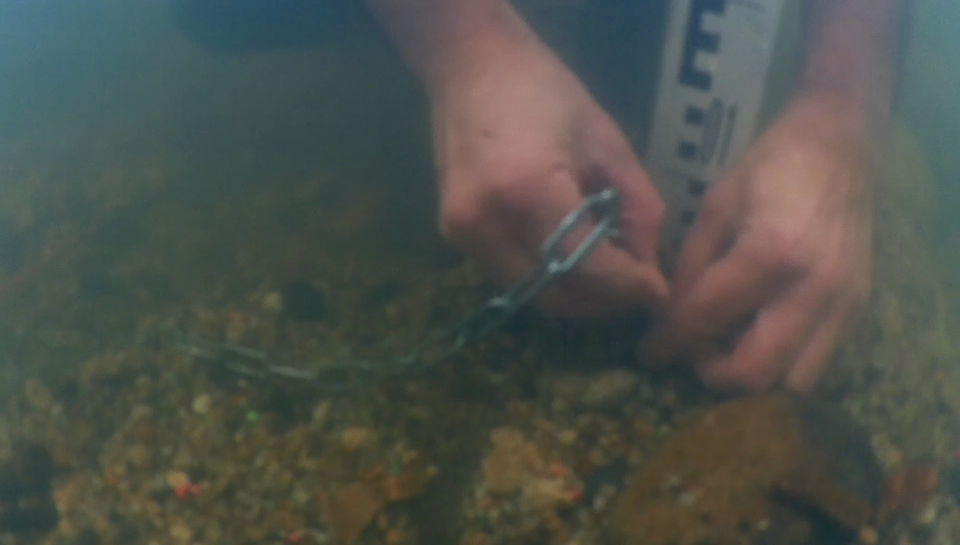

Les méthodes employées sont principalement : traçage fluorescent, prélèvements granulométriques, sondages des épaisseurs de fines, suivi de parcelles peintes et chaines d’érosion.

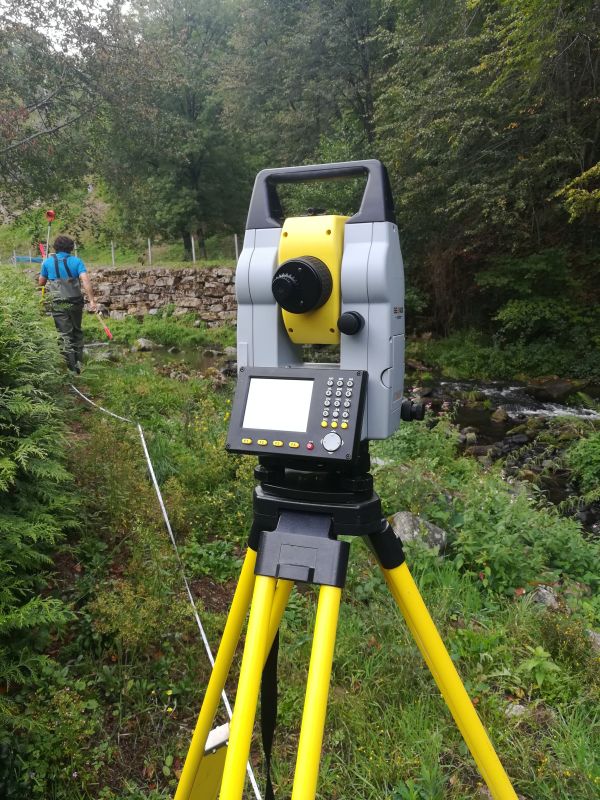

Campagne de terrain

3. Suivi du transport sableux suite à la crue de janvier (2018)

Suivis des lâches morphogènes : Traitement des sables dans notre agence de Lyon

Nous sommes retournés sur la Selves après la crue de janvier 2018 afin d’analyser cette dernière. Nous avons en autre réalisé le suivi granulométrique et le suivi de colmatage des fond.

Deux campagnes de terrain : ici et là

4. Détermination de la récurrence (2019)

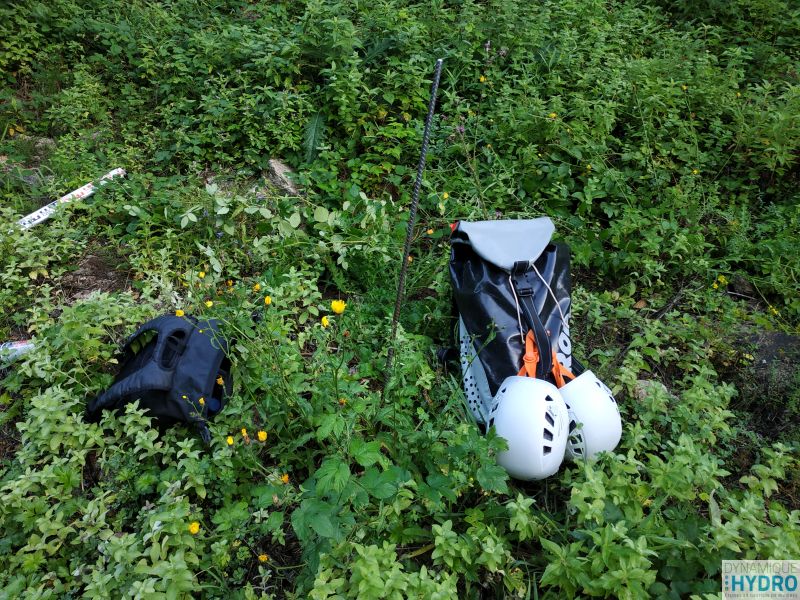

Relevés de terrain sur la Selves pour l'étude de détermination de la récurrence

> en cours de rédaction <

Campagne de terrain

Retrouvez toutes nos références en suivis scientifiques et techniques ici !

Berre #2

Suivi géomorphologique de la Berre

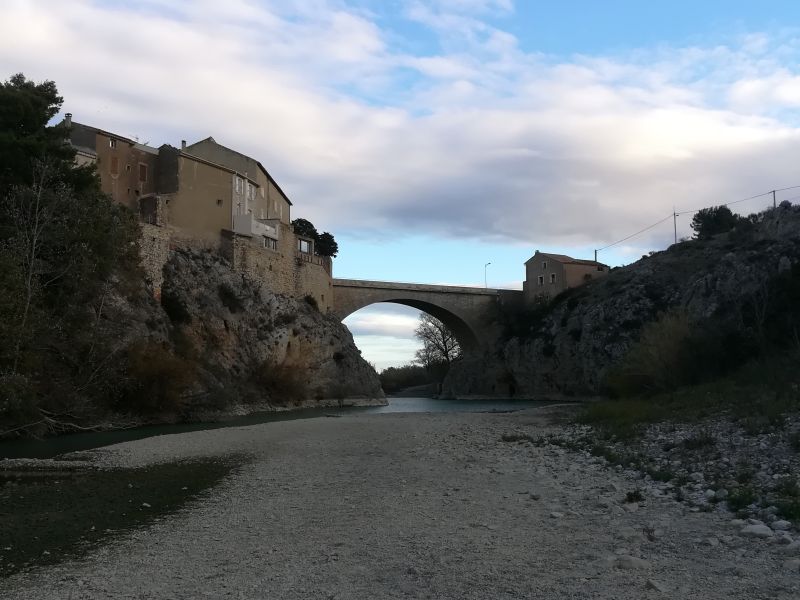

Le fonctionnement de la Berre est typique d’un cours d’eau méditerranéen et son lit est marqué par les usages anciens et les aménagements.

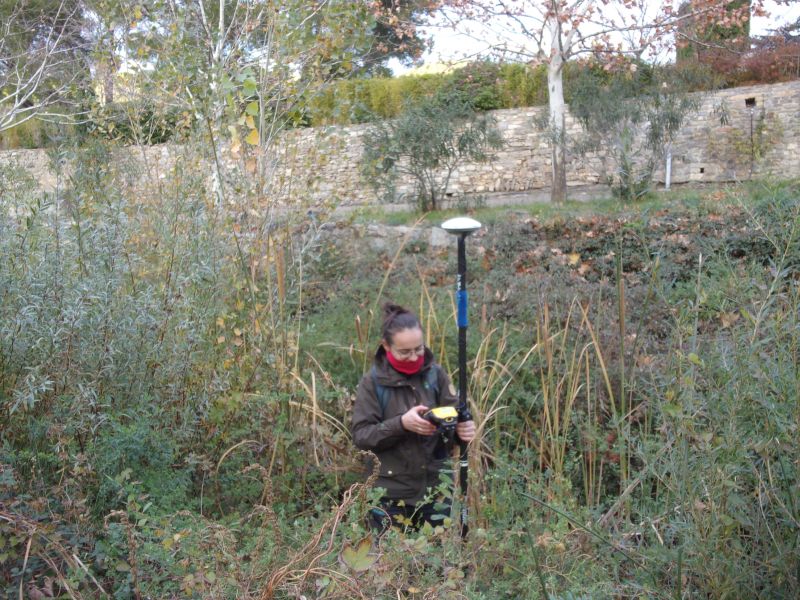

Photo d'Anaïs Giraud prenant des points GPS au Trimble Geo7x centimétrique.

Le Syndicat du bassin de la Berre et du Rieu a mandaté Dynamique Hydro pour réaliser le suivi géomorphologique de la Berre à travers plusieurs marqueurs :

le suivi diachronique des profils en long (via LIDAR et MNT) ;
le suivi diachronique de l’hydrologie ;
l’implantation de chaînes d’érosion ;

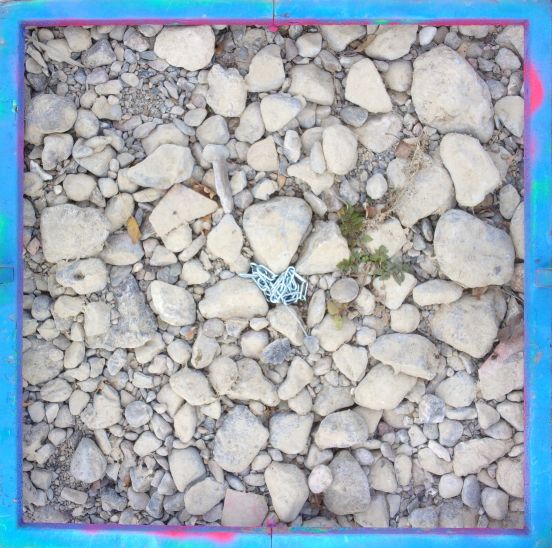

l’implantation de parcelles peintes ;
réalisation de campagne de relevés topographiques.

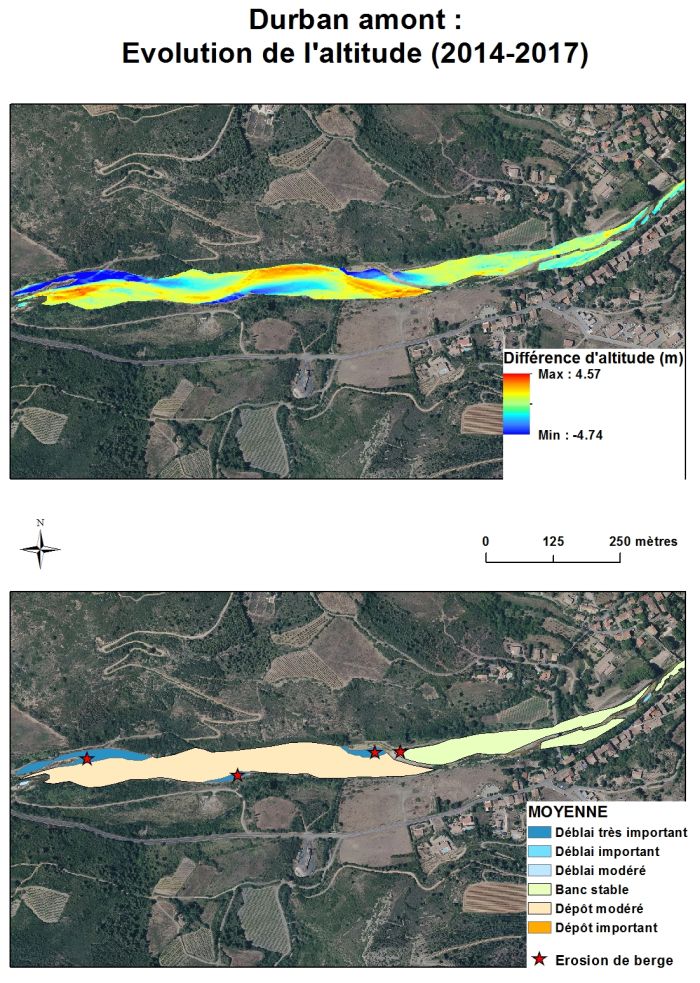

carte de l’évolution de l’altitude de la Berre sur la commune de Durban, dans l’Aude, entre 2014 et 2017 — Durban-Corbières

Toutes nos références de suivis scientifiques et techniques sont à retrouver ici !

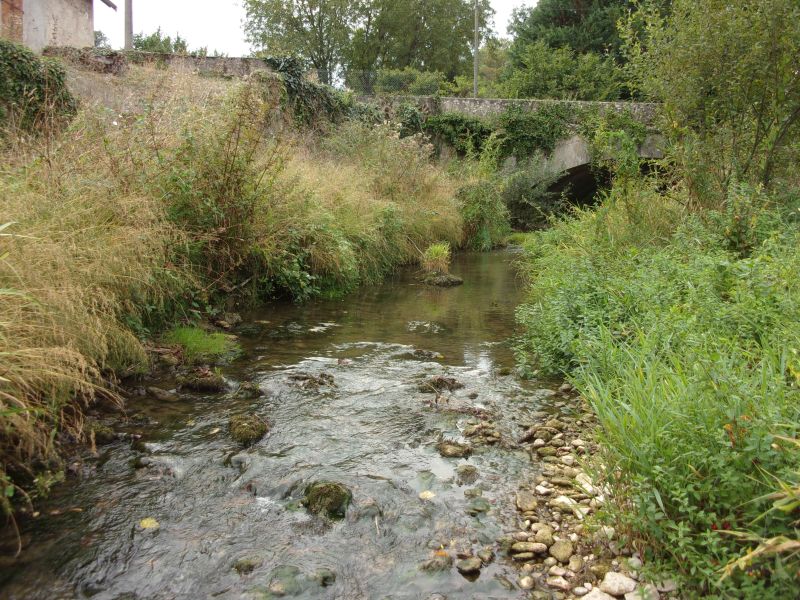

Ecomorphologie : un cours d'eau du bassin versant étudié

Pays des couleurs

Étude écomorphologique des bassins versants « Isle Crémieu / Pays des Couleurs ».

La Communauté de Communes des Balcons du Dauphiné (ancienne CC du Pays des Couleurs) a confié à Dynamique Hydro cette étude écomorphologique.

Ecomorphologie : cartographies provisoires des cours d'eau étudiée élaborées sur un logiciel SIG (ArcGis, QGIS) par Dynamique Hydro

Les rivières étudiées sont de petite taille et s’écoulent tant en milieu rural qu’urbain et périurbain.

Le diagnostic s’est intéressé à de nombreux aspects du fonctionnement des cours d’eau.

Nous avons donc mis en oeuvre une méthode permettant d’analyser à la fois la dynamique fluviale sur l’ensemble du réseau parcouru et l’état physique des chenaux. Cette approche plus riche, car dépassant la simple compréhension des processus, est fondamentale dans l’étude de petits systèmes.

Nous avons également défini l’enveloppe de l’espace de bon fonctionnement ; utile à la prise en compte de l’ensemble des compartiments des hydrosystèmes.

En complément de cette analyse de fond, nous avons intégré de multiples analyses complémentaires (hydrologie, hydraulique, continuités écologique…).

Cette étude se décline en plusieurs phases qui ont pour but :

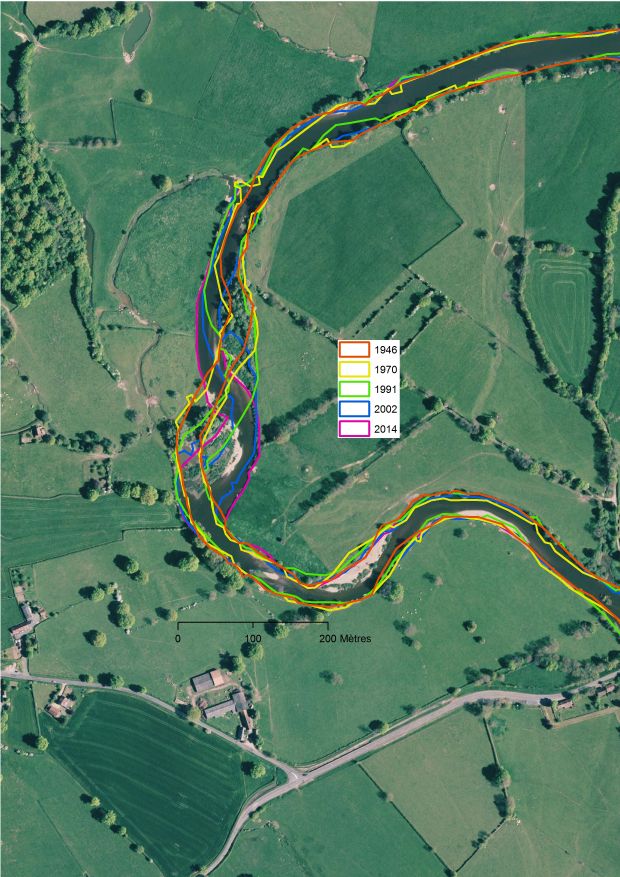

d’établir le diagnostic morphologique (analyse historique en plan et en altitude, transit et production sédimentaire, qualité des milieux) des bassins versants ;
de déterminer un espace de bon fonctionnement sur 70 km ;
de proposer un schéma d’orientation ainsi qu’un plan de gestion et de restauration physique.

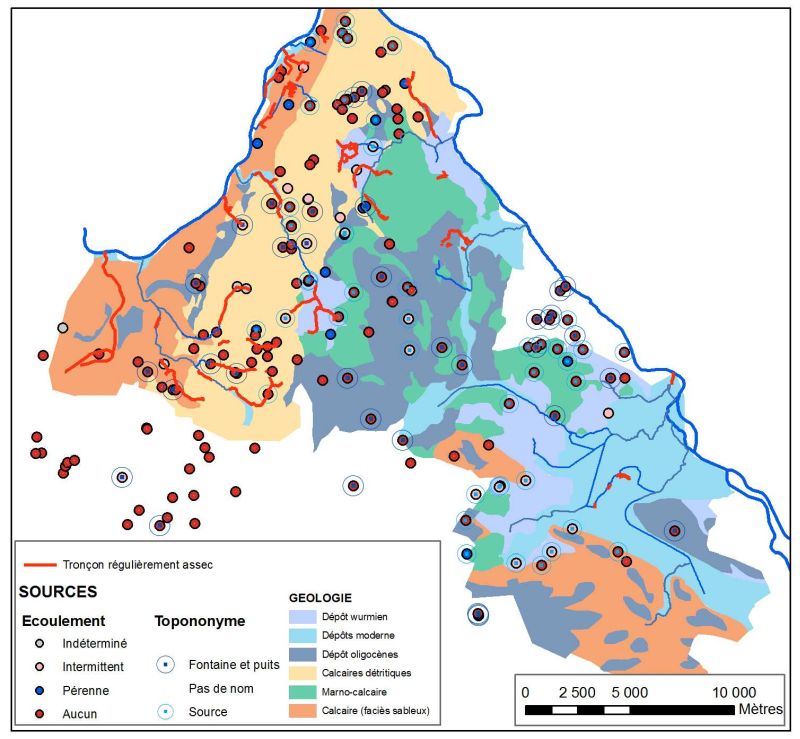

Cartographie des sources et assecs du bassin versant

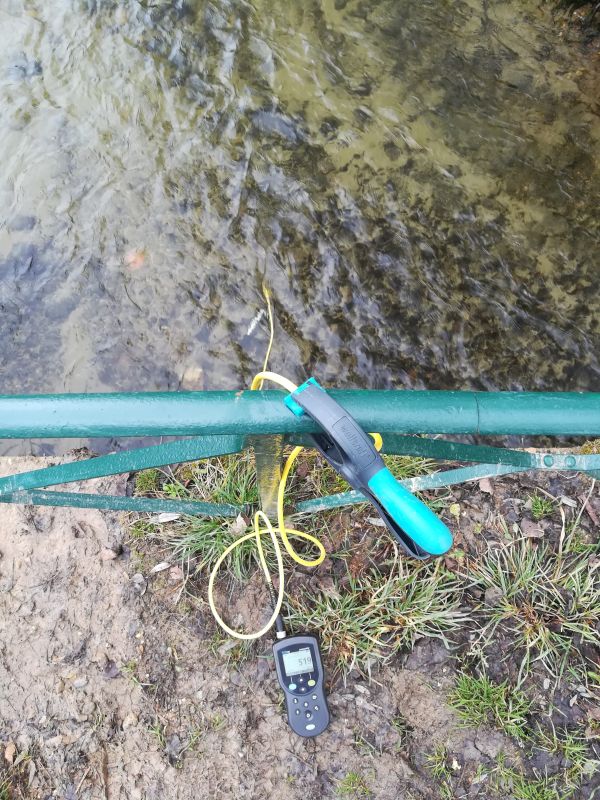

Ecomorphologie : Charles procède à un jaugeage chimique sur un des cours d'eau du bassin versant étudié

Retrouvez toutes nos références en écomorphologie, en cliquant sur ce lien.

Arroux

1 Commentaire

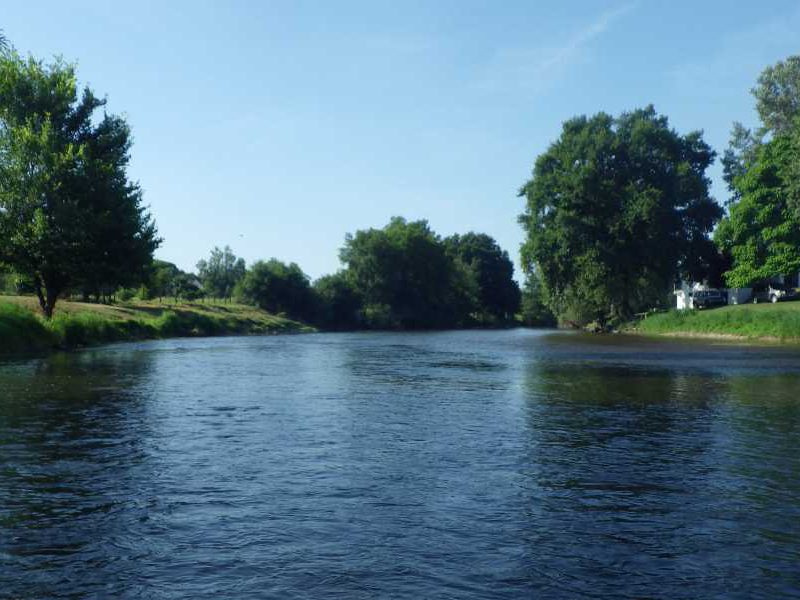

Etude de sécurisation des puits de captage sur l’Arroux à Charbonnat.

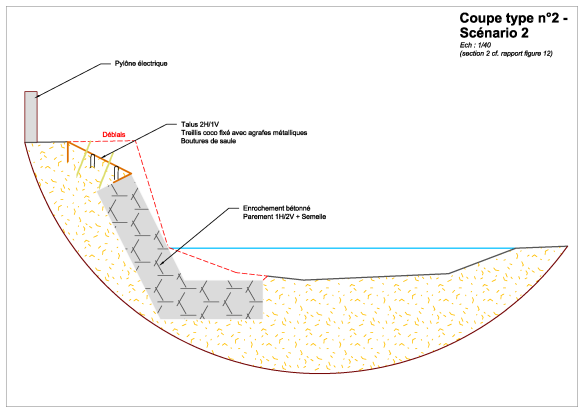

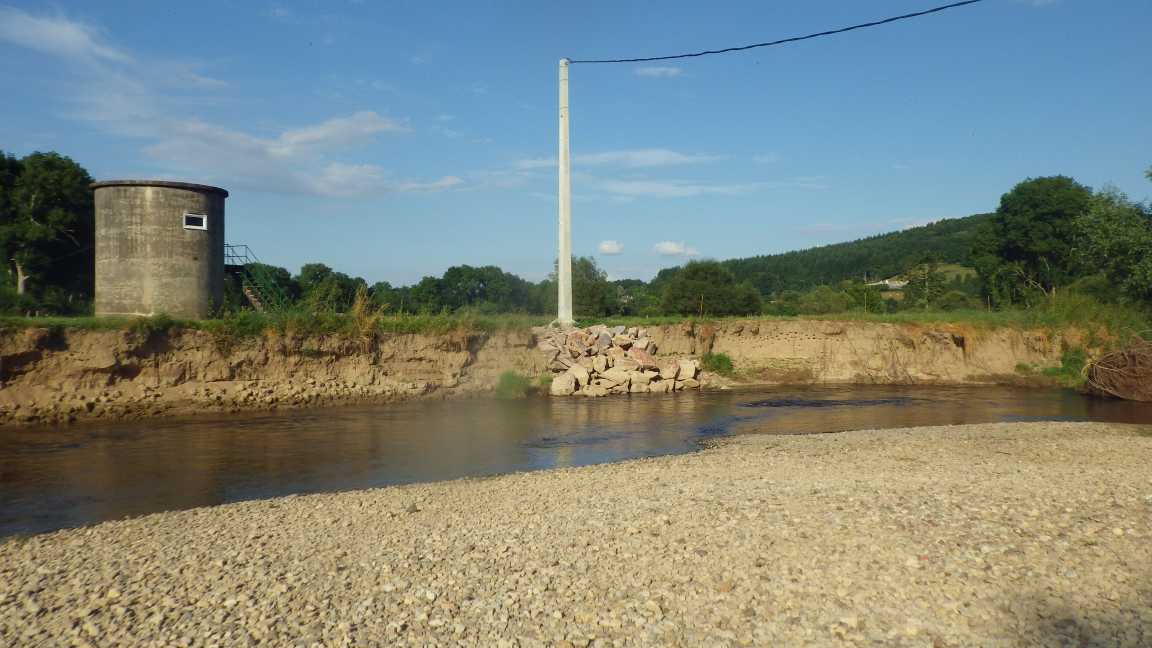

Les puits de captages de Charbonnat sont situés dans une zone sensible à l’érosion des berges de l’Arroux. En effet, des processus actifs menacent aujourd’hui la stabilité des deux puits et des infrastructures voisines.

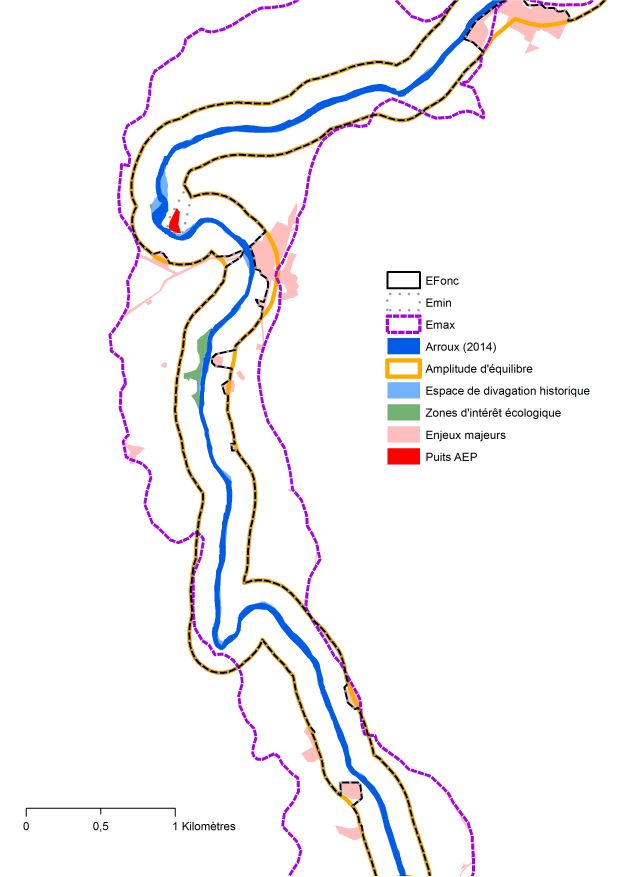

L’objectif de cette expertise est de mieux comprendre le fonctionnement hydrodynamique de la zone d’étude afin de trouver par la suite des solutions de gestion pérennes pour maintenir l’exploitation de la ressource en eau tout en préservant la dynamique de l’Arroux.
